लिपो बॅटरी पॅक कसा बनवायचा?

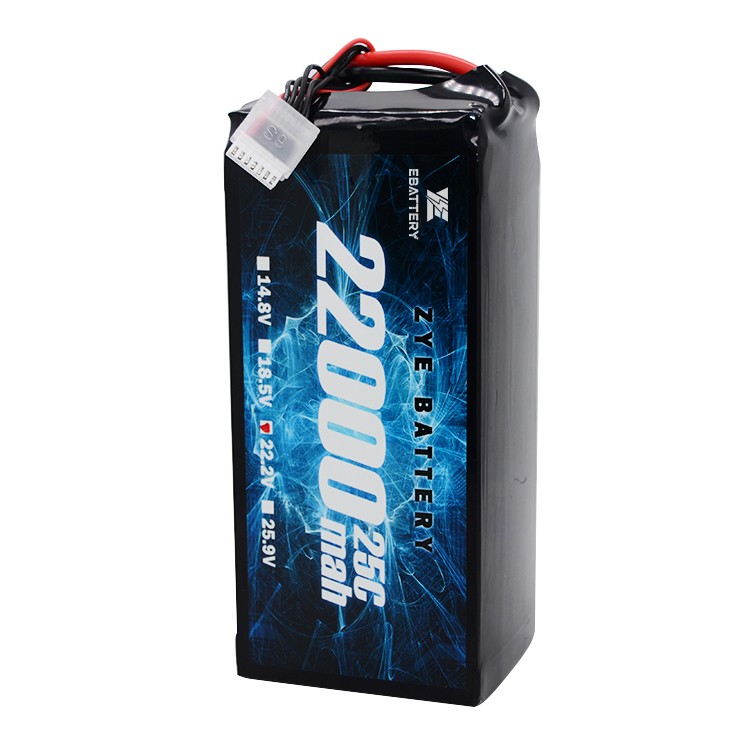

ड्रोनचे पॉवर हार्ट: लिथियम पॉलिमर बॅटरी पॅकच्या मागे कलात्मकतेचे अनावरण

एकत्र करणे अड्रोन बॅटरीपॅक हे आव्हाने आणि पुरस्कारांनी युक्त असे कौशल्य आहे. हे तुम्हाला केवळ सहनशक्ती आणि सामर्थ्य पूर्णपणे सानुकूलित करण्याची परवानगी देत ​​नाही तर ड्रोनच्या उर्जा केंद्रामध्ये खोल अंतर्दृष्टी देखील प्रदान करते. तथापि, हे साध्या सोल्डरिंग गेमपासून दूर आहे - ही एक अचूक कला आहे जी इलेक्ट्रॉनिक ज्ञान, मॅन्युअल कौशल्य आणि सुरक्षा जागरूकता संतुलित करते. हा लेख ड्रोन LiPo बॅटरी पॅक बांधकामाच्या जगात पद्धतशीरपणे मार्गदर्शन करेल.

I. मुख्य तत्त्वे: मालिका आणि समांतर कनेक्शन का?

डायव्हिंग करण्यापूर्वी, बॅटरी पॅकची मूलभूत इलेक्ट्रिकल आर्किटेक्चर समजून घ्या. आम्ही दोन पद्धतींद्वारे भिन्न उद्दिष्टे साध्य करतो:

मालिका कनेक्शन: व्होल्टेज वाढवते

पद्धत: एका सेलचे सकारात्मक टर्मिनल पुढील सेलच्या नकारात्मक टर्मिनलशी जोडा.

प्रभाव: क्षमता अपरिवर्तित असताना व्होल्टेज वाढते.

ड्रोन ऍप्लिकेशन: पॉवर सिस्टममधील उच्च व्होल्टेज समतुल्य पॉवर आउटपुटवर वर्तमान ड्रॉ कमी करते, कार्यक्षमता सुधारते आणि जलद उर्जा प्रतिसाद देते. सामान्य 3S बॅटरी अंदाजे 11.1V प्रदान करतात, तर 6S बॅटरी सुमारे 22.2V प्रदान करतात.

समांतर कनेक्शन: क्षमता वाढवणे

पद्धत: सर्व पेशींचे सकारात्मक टर्मिनल आणि नकारात्मक टर्मिनल एकत्र जोडा.

प्रभाव: व्होल्टेज अपरिवर्तित असताना क्षमता वाढते.

ड्रोन ऍप्लिकेशन: फ्लाइटचा कालावधी थेट वाढवतो. उदाहरणार्थ, समांतर दोन 2000mAh पेशी एका सेलचे व्होल्टेज राखून एकूण 4000mAh क्षमतेचे उत्पन्न देतात.

बहुतेक ड्रोन बॅटरी "मालिका-समांतर" रचना वापरतात.

उदाहरण: “6S2P” मध्ये उच्च व्होल्टेजसाठी मालिकेत जोडलेले 6 सेल गट असतात, प्रत्येक गटामध्ये वाढीव क्षमतेसाठी समांतर जोडलेल्या 2 पेशी असतात.

II. बॅटरी पॅकचे चार मुख्य घटक

पेशी: गुणवत्ता मूलभूत आहे. नेहमी सुसंगत वैशिष्ट्यांसह प्रतिष्ठित ब्रँडमधून पॉवर सेल निवडा.

सुसंगतता ही पॅक असेंबली, अंतर्भूत क्षमता, अंतर्गत प्रतिकार आणि स्व-डिस्चार्ज रेटची जीवनरेखा आहे. समान उत्पादन बॅचमधील नवीन पेशींना प्राधान्य दिले जाते.

निकेल टाय: पेशींमधील "वाहक पूल". बॅटरीच्या कमाल सतत चालू असलेल्या विद्युतप्रवाहावर आधारित योग्य साहित्य, रुंदी आणि जाडी निवडा. अपुरा क्रॉस-सेक्शनल क्षेत्र जास्त गरम होण्यास कारणीभूत ठरते आणि सुरक्षिततेला धोका निर्माण करते.

बॅटरी व्यवस्थापन प्रणाली (BMS): बॅटरी पॅकचा "बुद्धिमान मेंदू".

गृहनिर्माण आणि वायरिंग:

वायर्स: उच्च प्रवाह हाताळण्यासाठी मुख्य डिस्चार्ज केबल्स (उदा. XT60, XT90 कनेक्टर) पुरेसे मजबूत (उदा. 12AWG सिलिकॉन वायर) असणे आवश्यक आहे.

बॅलन्सिंग हेड: BMS किंवा बॅलन्सिंग चार्जरशी कनेक्ट करण्यासाठी वापरले जाते; पेशींच्या संख्येशी (S) अनुरूप असणे आवश्यक आहे.

गृहनिर्माण: उष्णता-संकुचित नळ्या किंवा कठोर आवरण इन्सुलेशन, ओलावा संरक्षण आणि भौतिक संरक्षण प्रदान करते.

III. व्यावहारिक पायऱ्या: सुरवातीपासून एक संपूर्ण प्रणाली तयार करणे

तयारी:

आवश्यक साधने: स्पॉट वेल्डर, मल्टीमीटर, उष्णता-प्रतिरोधक हातमोजे, सुरक्षा गॉगल.

कामाचे वातावरण: हवेशीर क्षेत्र ज्वलनशील पदार्थांपासून मुक्त; अँटी-स्टॅटिक चटईने झाकलेली कामाची पृष्ठभाग.

पायरी 1: क्रमवारी आणि चाचणी

क्षमता परीक्षक आणि अंतर्गत प्रतिरोधक मीटर वापरून सर्व पेशींची चाचणी आणि क्रमवारी लावा. प्रत्येक समांतर किंवा मालिका गटातील पेशींचे मापदंड शक्य तितके सुसंगत असल्याची खात्री करा. हे नंतर प्रभावी BMS संतुलनासाठी पाया तयार करते.

पायरी 2: नियोजन आणि मांडणी

तुमच्या लक्ष्य कॉन्फिगरेशनवर आधारित भौतिक सेल लेआउटची योजना करा. शॉर्ट सर्किट टाळण्यासाठी इन्सुलेटिंग स्पेसरसह पेशी अलग करा.

पायरी 3: स्पॉट वेल्डिंग कनेक्शन

समांतर गट वेल्डिंग: प्रथम, निकेल पट्ट्या वापरून समांतर जोडल्या जाणाऱ्या पेशींना वेल्ड करा. कनेक्शन सुरक्षित आहे आणि कमी प्रतिकार आहे याची खात्री करा.

शृंखला जोडणी: समांतर गटांना एक एकक म्हणून हाताळा. त्यानंतर, त्यांना निकेल पट्ट्या वापरून मालिकेत कनेक्ट करा, सकारात्मक आणि नकारात्मक टर्मिनलला जोडून पूर्ण “सेल स्ट्रिंग” तयार करा.

वेल्डिंग मेन सॅम्पलिंग लाइन्स: BMS व्होल्टेज सॅम्पलिंग रिबन केबल्स प्रत्येक सेल स्ट्रिंगच्या सकारात्मक आणि नकारात्मक टर्मिनल्सवर वेल्ड करा.

चरण 4: बीएमएस स्थापना आणि अंतिम वेल्डिंग

नियुक्त स्थितीत BMS सुरक्षित करा.

प्रथम, BMS मध्ये सॅम्पलिंग रिबन केबल घाला. प्रत्येक सेल स्ट्रिंगसाठी योग्य व्होल्टेज सत्यापित करण्यासाठी मल्टीमीटर वापरा.

पुष्टीकरणानंतर, मुख्य डिस्चार्ज केबलचे सकारात्मक (P+) आणि नकारात्मक (P-) टर्मिनल BMS वरील संबंधित पोर्टवर वेल्ड करा.

पायरी 5: इन्सुलेशन आणि एन्कॅप्सुलेशन

अंतर्गत शॉर्ट सर्किट टाळण्यासाठी क्राफ्ट पेपर किंवा इपॉक्सी बोर्ड सारख्या इन्सुलेट सामग्रीसह सेल असेंबली गुंडाळा.

असेंबलीवर हीट श्रिंक ट्युबिंग स्लाइड करा आणि बॅटरी पॅकभोवती घट्ट सील तयार करण्यासाठी हीट गनने समान रीतीने गरम करा.

बॅलेंसिंग कनेक्टर आणि मुख्य डिस्चार्ज कनेक्टर स्थापित करा.

पायरी 6: प्रारंभिक सक्रियकरण आणि चाचणी

असेंबल केलेल्या बॅटरी पॅकला बॅलेंसिंग चार्जरशी जोडा आणि प्रथम चार्ज कमी करंटवर करा (उदा. 0.5C).

योग्य BMS संतुलन कार्य सत्यापित करण्यासाठी प्रत्येक सेलच्या व्होल्टेजचे सतत निरीक्षण करा.

चार्जिंग पूर्ण झाल्यानंतर, पॅकला कित्येक तास विश्रांती द्या. असामान्य व्होल्टेज थेंब नसल्याची पुष्टी करण्यासाठी व्होल्टेज पुन्हा तपासा.

IV. सुरक्षा मार्गदर्शक तत्त्वे

नेहमी सुरक्षा चष्मा घाला: कोणत्याही ऑपरेशन दरम्यान अपघाती शॉर्ट सर्किटमुळे होणाऱ्या चाप किंवा स्फोटांपासून तुमचे डोळे सुरक्षित करा.

शारीरिक पंक्चर प्रतिबंधित करा: पेशी अत्यंत काळजीने हाताळा, जणू ते अंडी आहेत.

स्फोट-प्रूफ बॅग वापरा: प्रारंभिक चाचणी आणि चार्जिंग स्फोट-प्रूफ बॅगमध्येच केले जाणे आवश्यक आहे.

इन्सुलेट टूल्स: पॉझिटिव्ह आणि निगेटिव्ह टर्मिनल्सचा एकाचवेळी संपर्क टाळण्यासाठी सर्व मेटल टूल हँडल इन्सुलेटेड असल्याची खात्री करा.

V. भविष्यातील ट्रेंड: LiPo बॅटरी पॅकसाठी दिशानिर्देश श्रेणीसुधारित करा

सध्या,ड्रोन LiPo बॅटरीपॅक "उच्च ऊर्जा घनता + बुद्धिमान कार्यक्षमता" कडे विकसित होत आहेत: अर्ध-घन LiPo पेशींनी 400Wh/kg (पारंपारिक पेशींपेक्षा 50% वाढ) ऊर्जा घनता प्राप्त केली आहे, भविष्यात "समान वजनाने दुप्पट सहनशक्ती" सक्षम केली आहे. इंटेलिजेंट BMS सिस्टीम तापमान सूचना आणि सेल हेल्थ मॉनिटरिंग समाविष्ट करेल, सुरक्षितता धोके कमी करण्यासाठी ॲप्सद्वारे रिअल-टाइम बॅटरी स्थिती फीडबॅक प्रदान करेल.
